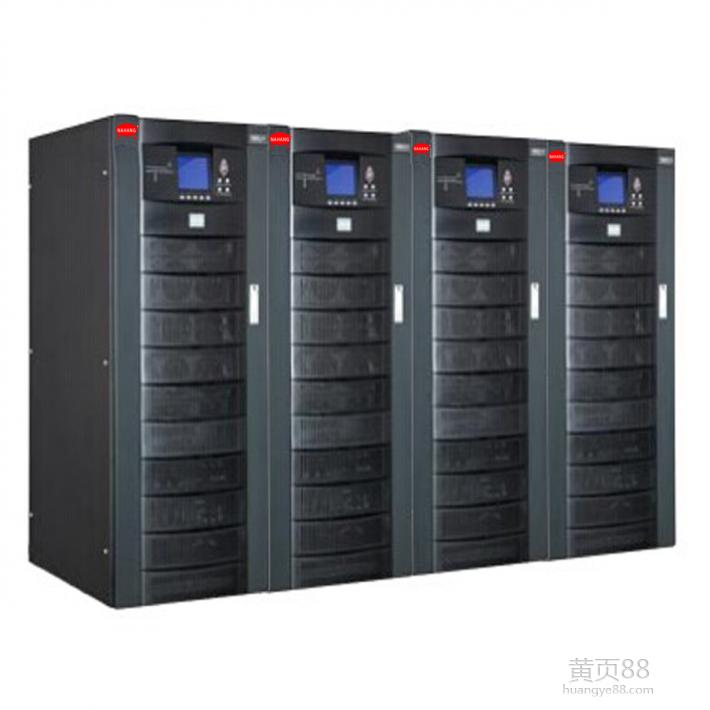

當前位置：首頁 > 產品中心HIPULSE－NXL系列大型UPS為三進三出型(三相輸入，三相輸出)在線式智能交流不間斷電源系統，主要適用于大型IDC機房、銀行/證券結算中心、通信網管中心、半導體生產線以及大型自動化生產及其控制系統。
產品特點：
l 在線式雙變換設計，完全隔離市電及油機可能存在的各類電網污染及電網故障對負載的影響。
l 輸出功率因數提升至0.9，更適應大規模采用功率因數校正技術的服務器計算機及網絡中心，比傳統UPS
帶載能力增加10%以上；
l 采用先進的DSP及全數字控制技術，系統穩定性更高；
l 標準內置D級防雷器
l 多種輸入諧波抑制技術，提高電能利用率；
l 零相移輸出隔離變壓器，減小零地電壓和負載諧波電流對逆變器的影響；
l 超強輸出過載及短路能力，確保系統穩定性和極限狀態的系統安全；
l 先進的分散式自主并聯技術，無需集中旁路柜，可實現8臺并聯；
l 標準內置LBS功能
l 超寬輸入電壓、頻率范圍，適應惡劣電網環境；
l 智能化電池管理，自動維護電池，延長使用壽命；
l 10.4英寸超大觸摸屏彩色LCD顯示，中英文等多種語言，方便用戶使用；
l 分層獨立式風道和冗余風扇設計，電路板三防漆防護，內置防塵濾網，具有高效散熱和惡劣環境下的有
效防護功能。
l 標配上下進線，方便用戶合理配線
產品參數：
HIPULSE－NXL不間斷電源系統
500kVA/450kW
600kVA/540kW
800kVA/720kW
12脈沖
12脈沖
12脈沖
物理參數
寬×深×高
2835×1000×1950
3955×1090×1950
重量
3690
6390
輸入特性(整流器)
額定輸入電壓
380/400/415VAC,三相三線
額定工作頻率
50Hz
輸入電壓范圍
-23%～+15%（±25%可調）
輸入頻率范圍
45Hz～55Hz
輸入功率因數
可達0.98（加諧波濾波器時）
輸入電流諧波（THDi）
＜3%（加諧波濾波器時）
輸入功率緩啟動功能
有，5-300秒可設置
整流器輸出特性
充電器輸出穩壓精度
1%
直流紋波電壓
≤1%
輸出特性（逆變器）
逆變器輸出電壓
380/400/415VAC，三相四線
輸出功率因數
0.9（每100KVA輸出90KW）
電壓穩定性
穩態
＜±1%典型值
瞬態
＜±5％典型值
瞬態響應時間
20ms 時間內恢復到±1%
逆變器過載能力
功率因數0.9時，110%1小時，125%10分鐘，150%60秒
相移特性
帶100%均衡負載時
＜0.5°
帶100％不均衡負載時
＜1°
總諧波含量（THDv）
100%線性負載
最低至<1< span="">％
100%非線性負載
＜2.5%
旁路
旁路輸入電壓
380/400/415VAC,三相四線
旁路電壓范圍
－20％～15％范圍內的其它值可通過軟件設置
系統
頻率
50Hz
市電系統同步跟蹤范圍
±6%
實測頻率精度（內部時鐘）
50Hz/60Hz±0.02%
逆變器效率（滿載）
逆變器效率高達97％
工作環境
運行溫度范圍
0～35℃（輸出功率因數0.9），0～40℃ （輸出功率因數0.85）
存儲溫度
－25～70℃（不含電池）
相對濕度
5～95%不凝露
最大運行高度
≤海拔1500m，1500m以上每增加100m，所帶負載減少1％
噪音（1m）
<75db< span="">
保護等級
IP20
符合標準
安規：IEC60950-1，IEC62040-1-1，UL1778，電磁兼容：IEC62040-2 CLASS A，EN50091-2 CLASS A，設計與測試：IEC62040-3
